Unité de commande graphique avec USB et écran OLED
Nos écrans OLED à capacité graphique avec connexion USB et panneau tactile intégré sont tout nouveaux dans notre offre. Ils peuvent être utilisés comme unité de commande à part entière ou comme simple affichage.
Outre d'autres interfaces sérielles comme RS-232, SPI et I²C, quelques entrées et sorties numériques et analogiques sont également embarquées. Il est ainsi possible de réaliser des commandes simples avec des contenus d'écran définis. Actuellement disponible en deux tailles : 2,9" avec 82x67x21mm et 1,7" avec 55x54x21mm.

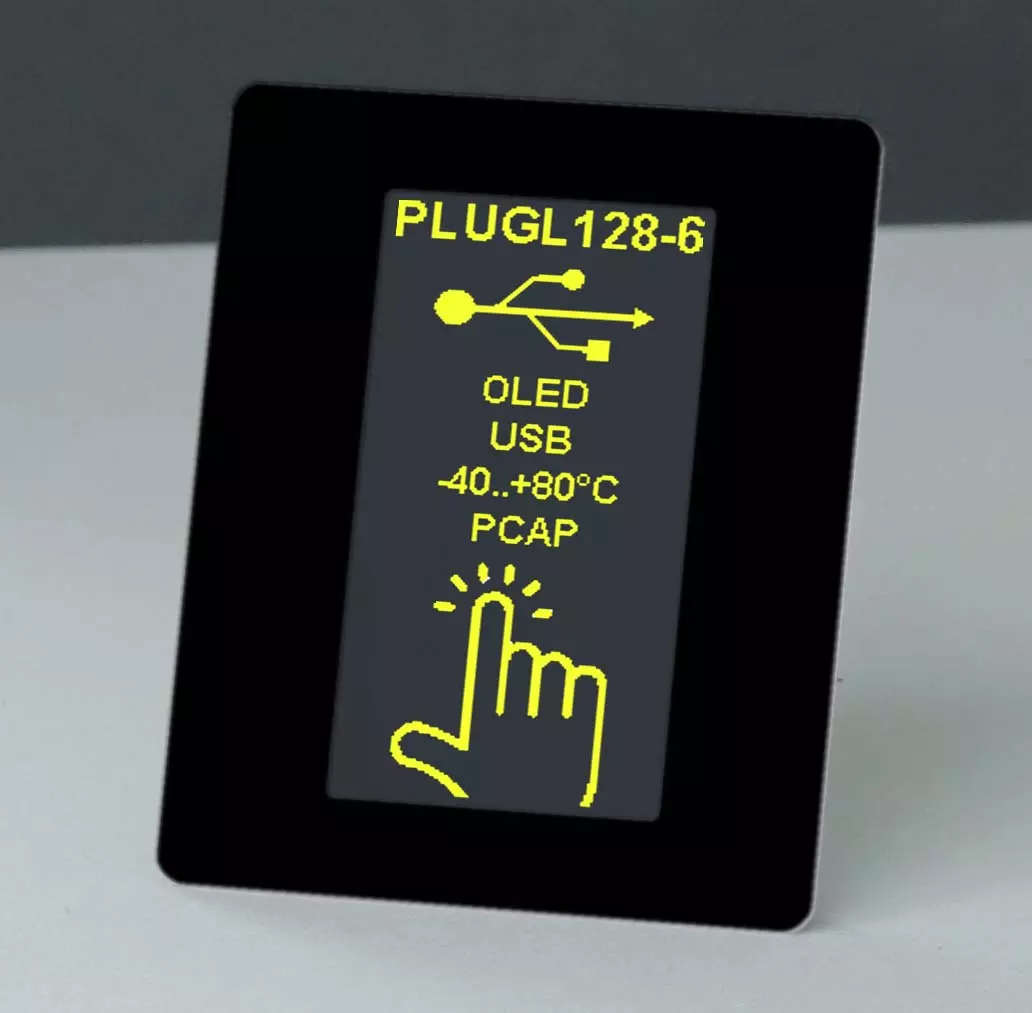

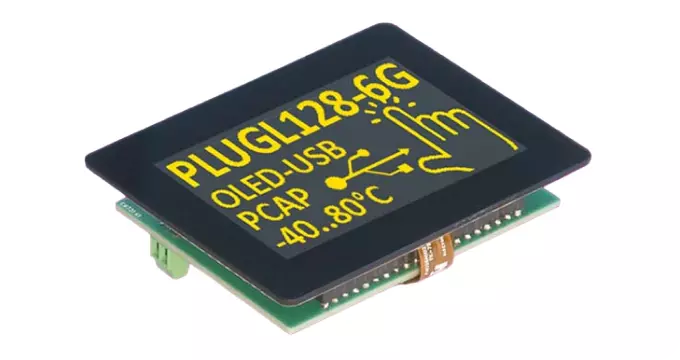

EA PLUGL128-6GTC OLED avec USB et connecteur ZIFF
EAPLUGL128-6GTCZ OLED avec USB et ZIFF y compris bornes à vis et connecteur IDC 26 pôles pour E/S
EA PLUGS102-6GTC OLED avec USB et connecteur ZIFF
EAPLUGS102-6GTCZ OLED avec USB et ZIFF, bornes à vis et connecteur IDC 26 pôles pour E/S inclus.
Le montage s'effectue très simplement par collage sur la face avant - transversalement ou de chant. Fiche technique.
Affichages de texte avec RS-232 / RS-422

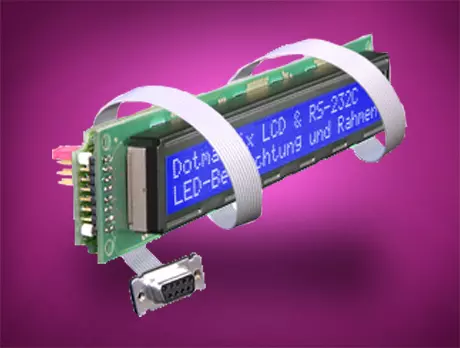

Nos "sérielles" sont une série de matrices de points LCD prêtes à l'emploi avec commande et cadre frontal ou également dans un boîtier snap-in. La connexion se fait sur une interface standard RS-232C (ou RS-422 en option).
La transmission des données est réglable sur 300, 1.200, 2.400 ou 9.600 bauds. Toutes les commandes de curseur (saut de ligne, etc.) sont commandées automatiquement. Les afficheurs sont équipés d'un éclairage LED désactivable par logiciel.
Tous les afficheurs sont disponibles pour une alimentation de 5V ou, en option, de 9-35V (sauf les afficheurs à 8 et 16 lignes).
Adressage : une adresse réglable permet d'ailleurs d'adresser individuellement jusqu'à 64 afficheurs sur une interface série (EA OPT-DIP6). Les écrans sont également livrables à court terme en petites quantités. Pour plus d'informations, consultez notre dépliant ou notre fiche technique au format pdf.
Tableau des affichages sériels
| Afficheurs sériels avec RS-232C / RS-422 et éclairage LED | ||||||
| Référence / Désignation | Lignes x Caractères | Hauteur de caractères | Dimensions du module LxHxP | Fenêtre d'affichage LxH | y compris Cadre frontal | Courant typ. |
| Afficheurs à 1 ligne | ||||||
| EA SER081-92NLED | 1 x 8 | 11,48 mm | 77x54x26 | 56,5x22 | Boîtier snap-in | 120 mA |
| EA SER081-CNLED | 1 x 8 | 10,8 mm | 84x44x26 | 61x15,8 | 017-2UKE | 30 mA |
| EA SER161-DNLED | 1 x 16 | 6,56 mm | 80x36x27 | 64,5x13,8 | 017-1UKE | 100 mA |
| EA SER161-ENLED | 1 x 16 | 9,66 mm | 122x33x27 | 99x13 | 017-6UKE | 170 mA |
| Afficheurs à 2 lignes | ||||||
| EA SER082-CNLED | 2 x 8 | 11,44 mm | 84x44x27,5 | 63x25 | 017-8UKE | 90 mA |
| EA SER162-N3LW bleu | 2 x 16 | 5,55 mm | 80x36x27 | 61x15,8 | 017-2UKE | 40 mA |
| EA SER162-CNLED | 2 x 16 | 4,35 mm | 80x36x27 | 64,5x13,8 | 017-1UKE | 90 mA |
| EA SER162-NLED | 2 x 16 | 5,55 mm | 84x44x27 | 61x15,8 | 017-2UKE | 120 mA |
| EA SER162-NLW bleu | 2 x 16 | 5,55 mm | 84x44x27 | 64,5x16 | 017-2UKE | 40 mA |
| EA SER162-92NLED | 2 x 16 | 6,68 mm | 77x54x26 | 56,5x22 | Boîtier snap-in | 120 mA |
| EA SER162-BNLED | 2 x 16 | 9,66 mm | 122x44x29 | 99x24 | 017-12UKE | 360 mA |
| EA SER162-BNLW bleu | 2 x 16 | 9,66 mm | 122x44x29 | 99x24 | 017-12UKE | 65 mA |
| EA SER202-NLED | 2 x 20 | 5,55 mm | 116,5x39x29 | 85x18,6 | 017-7UKE | 210 mA |
| EA SER202-NLW bleu | 2 x 20 | 5,55 mm | 116,5x39x26 | 85x18,6 | 017-7UKE | 40 mA |
| EA SER202-BHNLED | 2 x 20 | 9,20 mm | 146x43x27 | 123x23 | --- | 270 mA |
| EA SER242-NLED | 2 x 24 | 5,55 mm | 118x36x27 | 93,5x15,8 | 017-14UKE | 150 mA |
| EA SER242-BNLED | 2 x 24 | 9,66 mm | 208x40x29 | 178x23 | --- | 190 mA |
| EA SER402-NLED | 2 x 40 | 5,55 mm | 182x33,5x29 | 154,1x15,3 | 017-4UKE | 150 mA |
| EA SER402-NLW bleu | 2 x 40 | 5,55 mm | 182x33,5x27 | 154,1x15,3 | 017-4UKE | 40 mA |
| Afficheurs à 4 lignes | ||||||
| EA SER164-NLED | 4 x 16 | 4,75 mm | 87x60x27 | 61,8x25,4 | 017-8UKE | 220 mA |
| EA SER204-92NLED | 4 x 20 | 3,72 mm | 77x54x26 | 56,5x22 | Boîtier snap-in | 120 mA |
| EA SER204-4NLED | 4 x 20 | 4,03 mm | 80,5x47x29 | 60x22 | --- | 90 mA |
| EA SER204-NLED | 4 x 20 | 4,75 mm | 98x60x29 | 76x25,2 | 017-9UKE | 260 mA |
| EA SER204-NLW bleu | 4 x 20 | 4,75 mm | 98x60x29 | 76x25,2 | 017-9UKE | 45 mA |
| EA SER204-BNLED | 4 x 20 | 9,2 mm | 146x62,5x27 | 123x42,5 | 017-25KE | 810 mA |
| EA SER404-HNLED | 4 x 40 | 4,89 mm | 190x54x29 | 147x29,5 | 017-13UKE | 440 mA |
| EA SER404-NLW bleu | 4 x 40 | 4,89 mm | 190x54x29 | 147x29,5 | 017-13UKE | 75 mA |
| Afficheurs à 8 lignes | ||||||
| EA SER408-NLED | 8 x 40 | 4,2 mm | 180x65x27 | 134x40 | 017-10UKE | 300 mA |
| Afficheurs à 16 lignes | ||||||
| EA SER4016-NLED | 16 x 40 | 3,6 mm | 144x104x27 | 114x64 | --- | 700 mA |
Unités graphiques avec RS-232

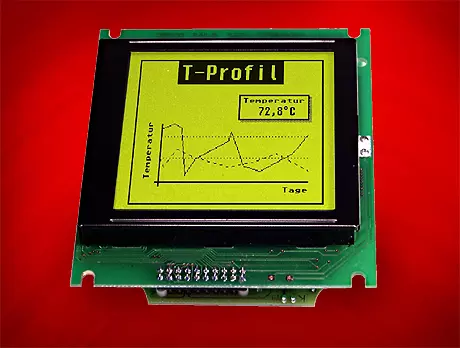

Les unités graphiques LCD sont des afficheurs graphiques intelligents avec interface série RS-232. Deux ou trois jeux de caractères intégrés ainsi que diverses fonctions graphiques permettent d'utiliser les afficheurs graphiques LCD les plus modernes en économisant du temps et de l'argent. Aucun autre signal n'est nécessaire à part l'alimentation +5V et les données RS-232.
Aucun autre logiciel ou pilote spécial n'est nécessaire pour le fonctionnement. Toutes les routines graphiques sont intégrées dans le contrôleur graphique de haut niveau de l'écran. Celui-ci permet de construire un écran clair et attrayant en quelques instructions.
Toutes les fonctions sont placées au pixel près via les coordonnées x/y. p. ex. dessiner une ligne droite : G x1 y1 x2 y2.Vous trouverez de plus amples informations dans les fiches techniques respectives au format pdf.
Unités graphiques avec RS-232 - Tableau
| Désignation de l'article | Résolution | Dimension | Fontes | Option | Remarques | Fiche technique | Photo |
| EA GE120-5NV24 | 120x32 | 68x39x13 | 2 + zoom | Éclairage LED | GE120 |  | |
| EA GE128-6N9V24 | 128x64 | 57x46x7,5(15) | 5 + zoom | Éclairage EL | GE128-69 |  | |
| EA GE128-6N3V24 | 128x64 | 84x60x24 | 3 + zoom | DIP6 | Éclairage LED | GE128-6 |  |
| EA GE240-6KV24 | 240x64 | 180x65x28 | 3 + zoom | DIP6 | Éclairage LED | GE6963 |  |
| EA GE240-6KCV24 | 240x64 | 189x65x36 | 3 + zoom | DIP6 | Négatif FSTN blue, éclairage CFL |  | |
| EA GE240-7KV24 | 240x128 | 144x104x28 | 3 + zoom | DIP6 | Éclairage LED |  | |
| EA GE240-7KCV24 | 240x128 | 151x104x36 | 3 + zoom | DIP6 | Négatif FSTN blue, éclairage CFL |  | |
| EA GE240-7K2CV24 | 240x128 | 170x105x36 | 3 + zoom | DIP6 | Négatif FSTN black/white,CFL-Bel. |  |
Unités de commande en boîtier / avec panneau frontal (RS-232)

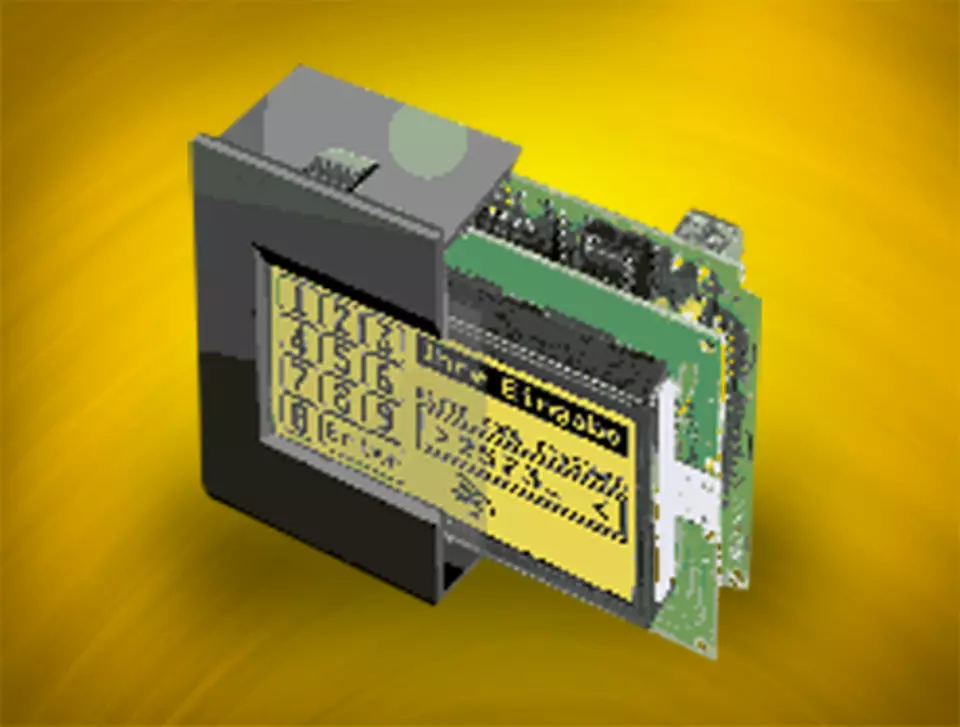

DISPLAY VISIONS propose 3 écrans graphiques LCD de différentes tailles dans un boîtier encliquetable : EA KIT120, KIT128 et KIT160. 3 autres tailles sont disponibles en option avec un panneau de montage anodisé en noir ou en bleu : EA KIT240-6, KIT240-7 et KIT320-8.
La commande s'effectue soit par une interface RS-232, soit par RS-422. Grâce à diverses polices et commandes graphiques intégrées, la programmation de ces écrans est un jeu d'enfant : toutes les fonctions sont programmées au pixel près par des coordonnées x/y. p.ex. dessiner une droite : ESC G x1 y1 x2 y2.
Tous les écrans sont également disponibles avec un panneau tactile intégré : il est ainsi possible d'effectuer des saisies ou de modifier le contenu de l'écran en touchant l'écran.Les kits graphiques sont également livrables à court terme en petites quantités.
Pour de plus amples informations sur les versions de panneaux tactiles, consultez notre page sur les panneaux tactiles ou notre fiche technique au format PDF.
