2,8" - 4,3" - 7" - 10" - 12" pour Modbus RTU / TCP
Immédiatement prêts à l'emploi et économiques : des écrans brillants et lumineux avec panneau tactile - également adaptés à l'accès à distance. Créez vos pages d'écran individuelles très facilement par glisser-déposer avec l'outil WYSIWYG gratuit "HMI-Designer". Ensuite, vous reliez les registres Modbus souhaités aux éléments d'affichage - et vous voyez automatiquement les bonnes données sur l'écran.
Les écrans supportent la communication avec plus de 20 modèles d'API différents, dont Siemens Logo ! (TCP), S7-200, S7-1200/1500, S7-300/400, Allen Bradley, Mitsubishi FX, Beckhoff, easyE4, Rockwell, Finder OPTA, Arduino, Schneider Electric Modicon et bien d'autres.
D'autres tailles, comme le 12", sont en préparation.

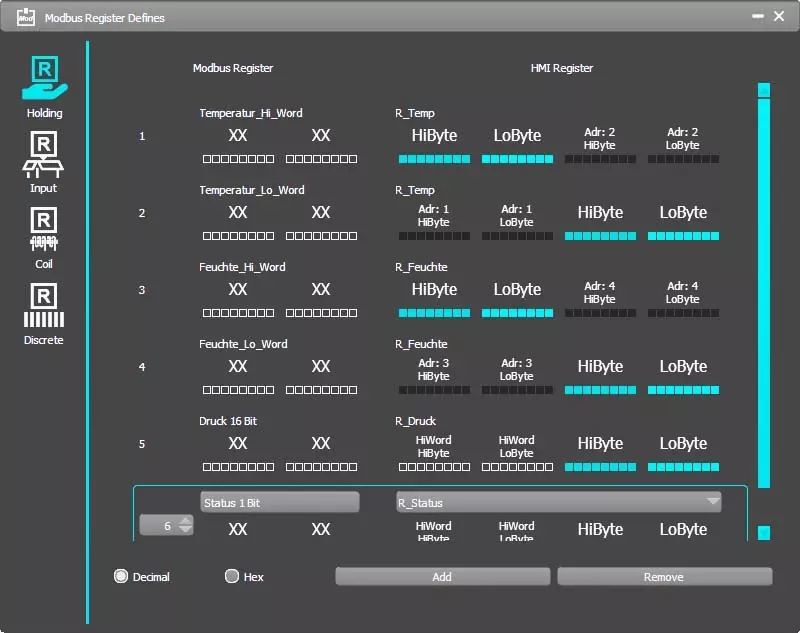

Sélection libre des registres
L'afficheur Modbus est configuré en tant qu'esclave. Tous les registres Modbus peuvent être librement affectés à des textes, des chiffres, des bargraphes, des images, etc. Coil, Discrete, Input et Holding sont pris en charge.
Même les valeurs flottantes 32 bits peuvent être transmises de manière élégante pour les calculs en virgule flottante.
Les textes peuvent être enregistrés en tant que textes fixes ou transmis caractère par caractère.
Les touches des champs tactiles sont par exemple transmises comme "Discrete Input" ou modifient directement une page d'écran.

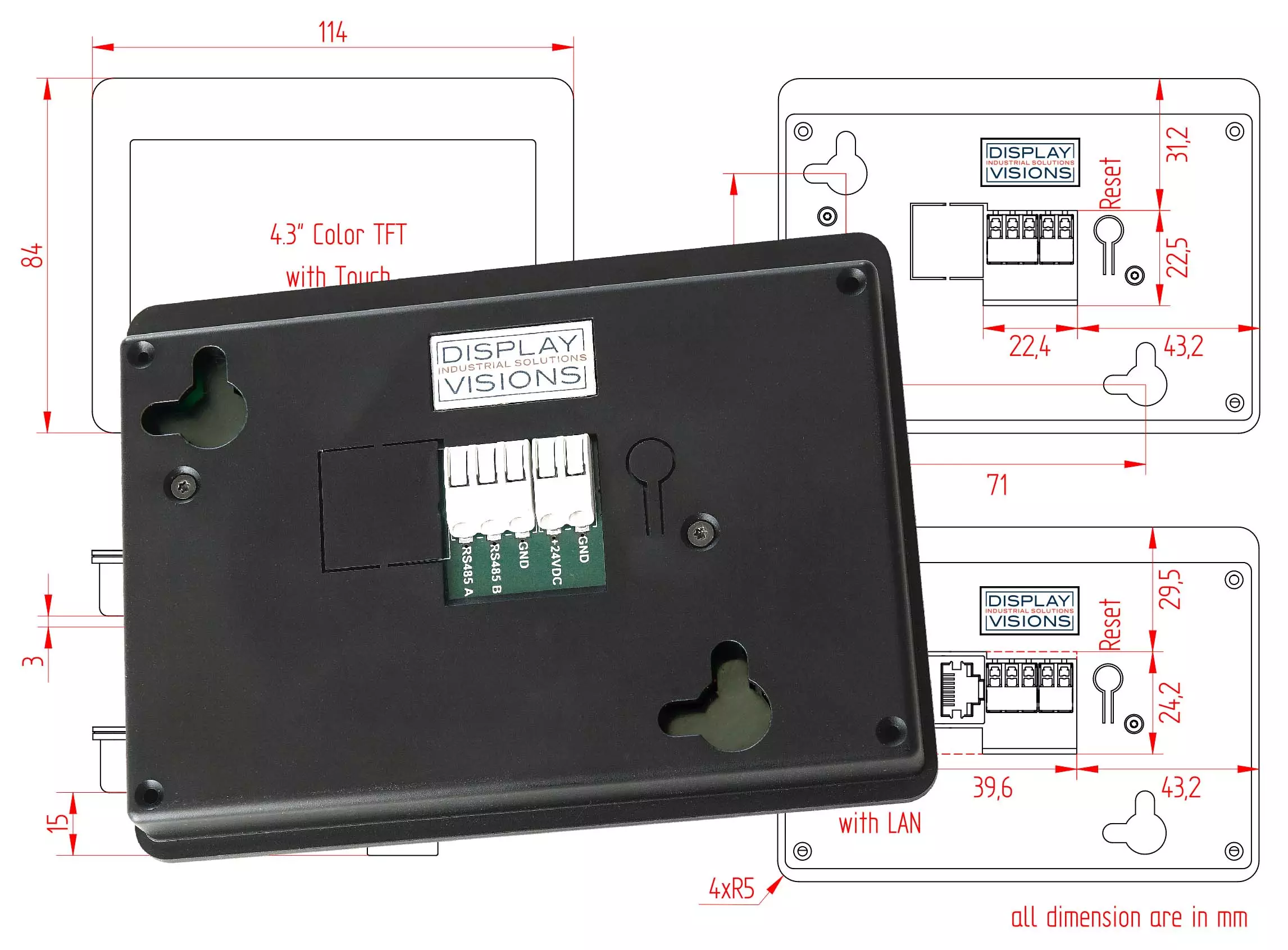

Sur le mur ou dans la façade ?
Les écrans de la série HMI peuvent être montés aussi bien au mur que dans une plaque frontale / une porte.
Les connexions se trouvent à l'arrière ; les câbles pour la tension d'alimentation et les données s'y branchent sans outils.

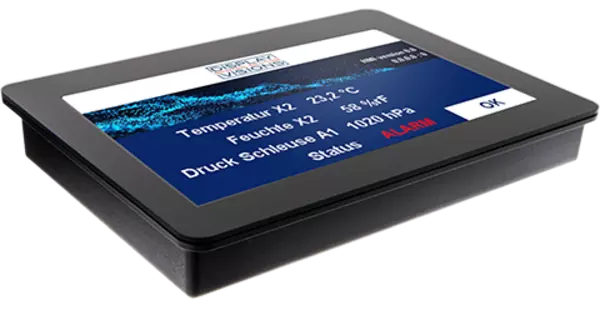

IHM compacte avec Modbus
Des exigences différentes nécessitent des écrans différents. Faites votre choix parmi 5 tailles différentes - en tant que solution encastrable ou pour un montage mural. Tous les écrans ont été développés et produits en Allemagne. L'assistance comprend à tout moment un interlocuteur direct du service de développement, y compris une aide à la programmation.
| Taille | 2,8" | 4,3" | 7" | 10,1" | 12,1" | |
| Résolution | 320x240 | 480x272 | 1024x600 | 1280x800 | 1280x800 | Pixels |
| Dimensions | 84x58 | 114x84 | 190x125 | 260x185 | 290x194 | mm |
| Montage mural | oui | oui | oui | oui | oui | |
| Intégration | oui | oui | oui | oui | oui | |
| Plage de température | -20..+70 | °C | ||||
| Tension d'alimentation | 12-24 | V | ||||
| Écran | 1000 cd/m², IPS avec PCAP, à liaison optique | |||||

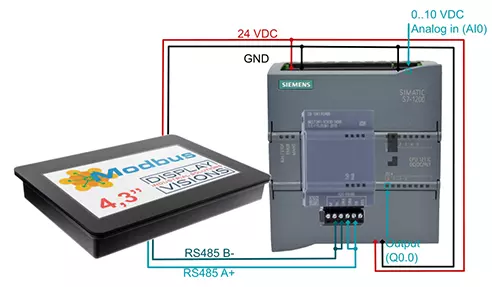

Exemples d'applications pour Siemens, Beckhoff, Rockwell...
Nos écrans tactiles de la série HMI peuvent être directement connectés à tous les maîtres Modbus. Modbus TCP et Modbus RTU sont proposés par de nombreux automates et petites commandes de fabricants renommés. Nous en avons sélectionné 3 et présentons ici la connexion et la mise en service à l'aide d'exemples.
plus

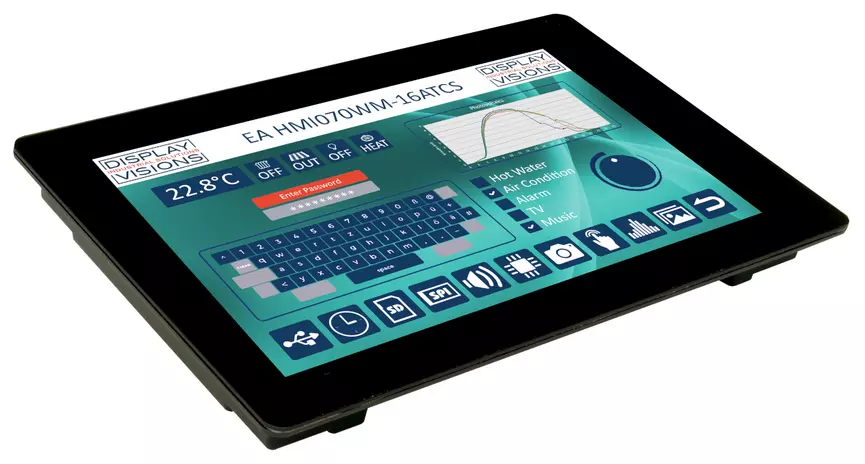

Sur demande, nous nous chargeons de la conception de votre IHM
Vous nous faites une esquisse de votre conception des différentes pages d'écran, vous nous fournissez des images, des logos et les adresses de registre Modbus correspondantes, et nous nous chargeons de la mise en œuvre à l'écran.
Au début, nous réalisons volontiers et gratuitement une petite application de test, pendant laquelle vous pouvez vous concentrer pleinement sur vos compétences clés. Dès que vous avez la spécification complète, nous calculons volontiers le coût de la mise en œuvre.
plus

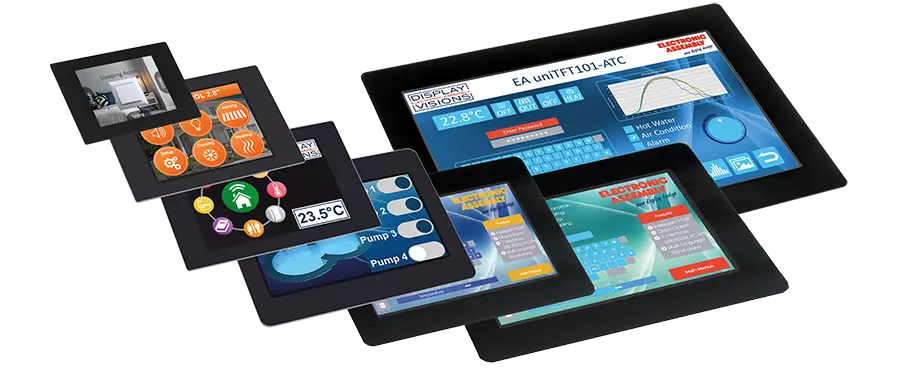

Autres IHM à monter avec USB, RS-232, SPI, I²C
Puissantes fonctions graphiques pour l'intégration dans des appareils avec leur propre µC ou système embedded. Inclut un écran tactile. Créez vos pages d'écran via un éditeur WYSIWYG gratuit. Intégrez des animations élégantes et connectez des capteurs et des actionneurs via diverses entrées et sorties.
1,5" - 2" - 2,8" - 3,5" - 4,3" - 5" - 7" - 10,1"
plus
